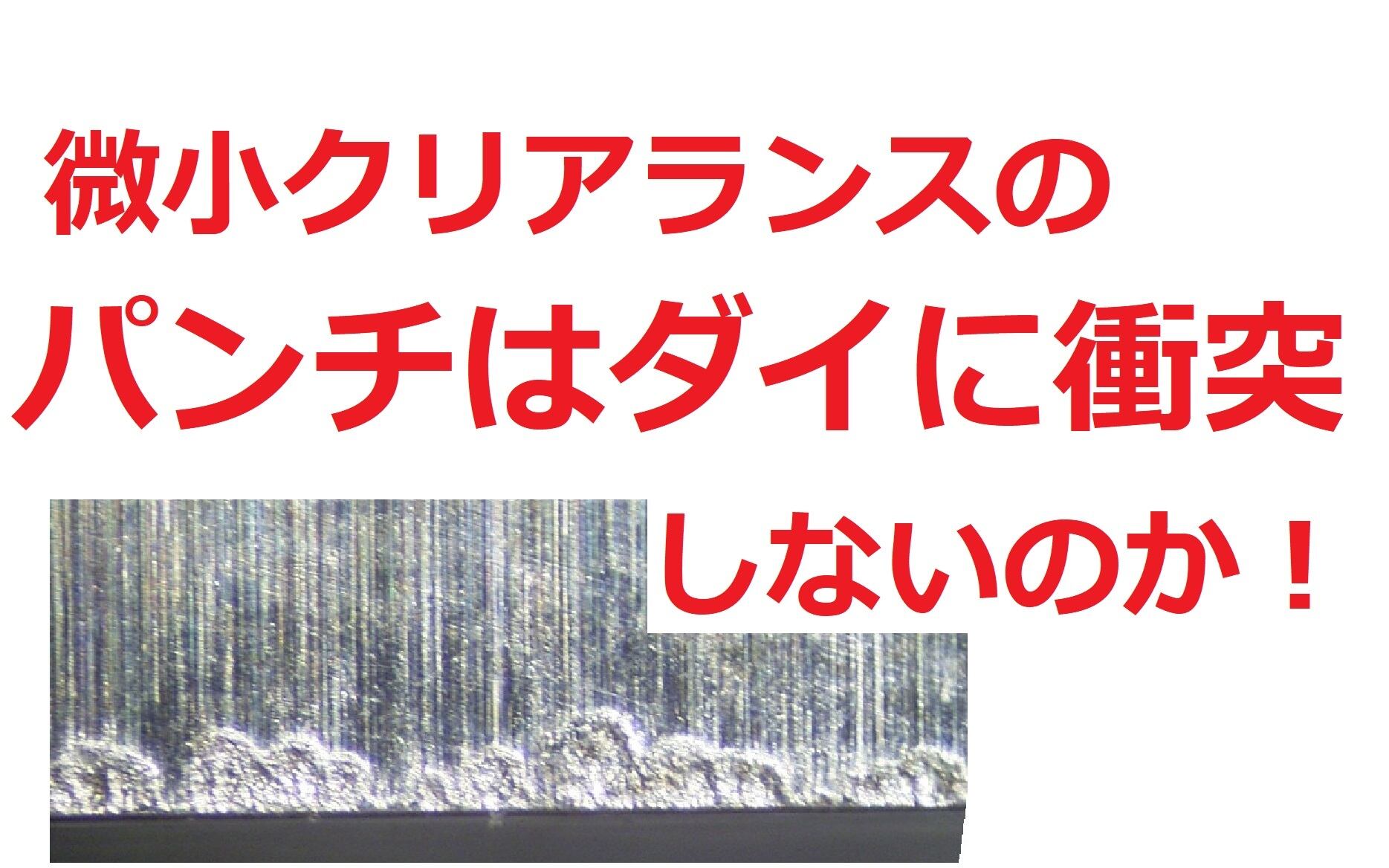

52 （プレス加工）本当にパンチとダイは衝突していないのか 52 Is there no collision between a narrow clearance punch and die?

52 パンチとダイは接触しないのか.pdf

極めて薄い箔状の部品を打抜くときにはパンチとダイのクリアランスも小さくなり数ミクロン以下になります。時には殆どゼロの設定となることもあります。
非常に高精度な金型が必要になります。「うちは高精度で作るからパンチとダイは絶対に当たらない。」と自信をもって断言される会社もあります。しかし、使用するプレス機械や加工時の温度上昇など加工時の条件もあります。全く衝突していないのでしょうか？今回、実際に起きている現象を確認して対策について考えてみました。極めて狭いクリアランスで作られたパンチとダイは実際には、通常の加工条件では衝突してしまうことの確認を行い、対策の方法について考えてみました。
When punching materials such as extremely thin foil, the clearance between the punch and die is set to a few microns or less.Sometimes the setting is almost zero.
A very high-precision die is required. Some companies confidently assert, "We make our dies with such high precision that the punch and die will never collide. There are companies that confidently assert.However, the conditions during processing, such as the press machine used and the temperature rise during processing, also have an impact.Is there no collision at all?
This time, I checked the actual phenomenon and considered countermeasures.
I confirmed that punches and dies made with extremely narrow clearances actually collide under normal processing conditions, and considered ways to prevent this.
